解讀中頻感應加熱電源觸發電路工作原理
2014-01-15 09:36 點擊：

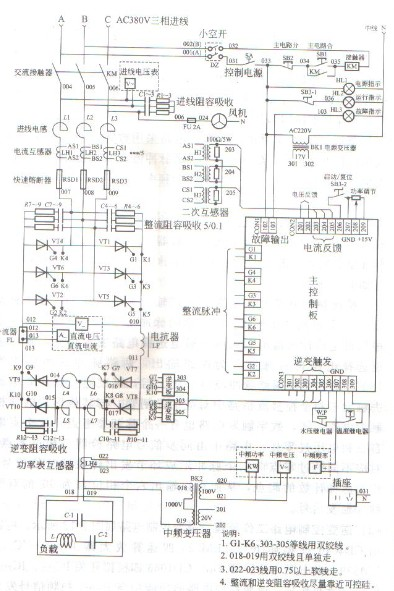

為了使您對中頻感應加熱電源的控制線路有一個系統的了解，下面以比較通用的控制電路為例，說明其工作原理。鄭州高氏電磁感應加熱設備廠家給出了一般中頻 感應加熱電源使用的主電路接線原理圖，圖中反映了各個元器件的接線關系。該電路適用于各種功率的中頻感應加熱電源，當功率增加時，只要相應增加主電路元器 件的電壓、電流容量就可以了。圖中也給出了完整的控制電路原理圖，該電路也稱掃頻式控制電路，尤其適合在熔煉電源上使用。該控制電路又分為整流觸發電路、 逆變觸發電路、電壓電流調節器電路和保護電路四部分。
(1)整流流觸發工作原理 本控制電路采用數字式整流觸發電路。其結構特點是，由計數器電路的計數脈沖溢出作為觸發信號，而觸發信號的相移則是由改變計數脈沖的頻率來完成。數字式整流觸發電路的基本工作原理所示。
圖中針對三相交流電壓輸入有三個完全相同的脈沖觸發環節，在每個環節中包含有：脈沖發生計數器、脈沖通道選擇電路、2路脈沖整形放大電路、復位電路及2個脈沖變壓器。其工作原理可敘述如下。
整流觸發電路的控制來自整流輸出調節電壓Uk，Uk的大小經V/F電路轉換形成不同頻率的脈沖信號，脈沖發生計數器根據設定值計滿溢出后向脈沖通道選擇電 路發出脈沖，脈沖通道選擇電路再將脈沖分為兩路輸出，兩路脈沖的相位差為180°。分相后的兩路脈沖經整形放大后，可以通過脈沖變壓器去觸發三相全控整流 橋路中對應的晶閘管。與其他形式的移相觸發電路一樣，數字觸發電路也有一個移相參考點，這個點取自三相電壓過零處。電路中由同步信號電路檢測三相過零點， 對應不同的過零點向三個脈沖形成環節發出計數器復位信號，作為脈沖計數的起點，從而可以輸出六個相位差為60°的雙窄脈沖觸發信號。這次先講講中頻感應加 電源觸發工作原理，下一次講講它的逆變控制電路工作原理。
(1)整流流觸發工作原理 本控制電路采用數字式整流觸發電路。其結構特點是，由計數器電路的計數脈沖溢出作為觸發信號，而觸發信號的相移則是由改變計數脈沖的頻率來完成。數字式整流觸發電路的基本工作原理所示。
圖中針對三相交流電壓輸入有三個完全相同的脈沖觸發環節，在每個環節中包含有：脈沖發生計數器、脈沖通道選擇電路、2路脈沖整形放大電路、復位電路及2個脈沖變壓器。其工作原理可敘述如下。
整流觸發電路的控制來自整流輸出調節電壓Uk，Uk的大小經V/F電路轉換形成不同頻率的脈沖信號，脈沖發生計數器根據設定值計滿溢出后向脈沖通道選擇電 路發出脈沖，脈沖通道選擇電路再將脈沖分為兩路輸出，兩路脈沖的相位差為180°。分相后的兩路脈沖經整形放大后，可以通過脈沖變壓器去觸發三相全控整流 橋路中對應的晶閘管。與其他形式的移相觸發電路一樣，數字觸發電路也有一個移相參考點，這個點取自三相電壓過零處。電路中由同步信號電路檢測三相過零點， 對應不同的過零點向三個脈沖形成環節發出計數器復位信號，作為脈沖計數的起點，從而可以輸出六個相位差為60°的雙窄脈沖觸發信號。這次先講講中頻感應加 電源觸發工作原理，下一次講講它的逆變控制電路工作原理。
